金相显微镜的工作原理是怎样的?
2022-12-10(748)次浏览
金相显微镜的工作原理,金相显微镜主要用于目的和功能的识别和分析金属内部的机构结构,它是一种重要的研究工具,工业金相金相学部门用来识别关键的产品质量检测设备。
金相显微镜是光学显微镜技术、光电转换技术、计算机图像处理技术wan美地结合在一起,发展成为一个高科技产品,它可以很容易地观察金相图像的计算机,和金相地图集,评级,输出图像、印刷等。众所周知,合金成分、热处理、冷热加工工艺直接影响金属材料的内部机构结构的变化,使变化的机械性能部分。因此分析金相显微镜观察检查金属内部的机构结构,它已成为工业生产的重要手段。

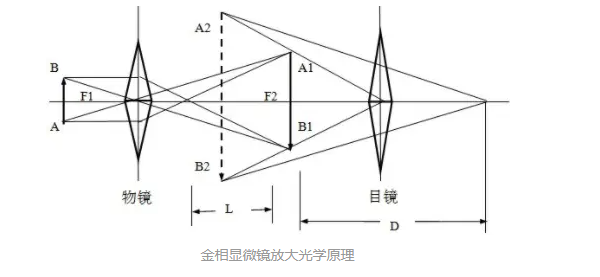

金相显微镜的成象放大部分主要由两组透镜组成。靠近观察物体的透镜叫物镜,而靠近眼睛的透镜叫目镜。通过物镜和目镜的两次放大,就能将物体放大到较高的倍数,见图1,金相显微镜的放大光学原理图。物体AB置于物镜前,离其焦点略远处,物体的反射光线穿过物镜折射后,得到了一个放大的实象A1B1,若此象处于目镜的焦距之内,通过目镜观察到的图象是目镜放大了的虚象A2B2。

AB—物体
A1B1—物镜放大图象
A2B2—目镜放大图象
F1—物镜的焦距
F2—目镜的焦距
L—为光学镜筒长度(即物镜后焦点与目镜前焦点之间的距离)
D—明视距离
---金相显微镜的放大系统
1).显微镜放大成象原理和基本原理显微镜的放大作用由物镜和目镜共同完成。人们在观察组织时所见到的象,就是经物镜、目镜两次放大,在距人眼约150mm明视距离处形成的虚象。
说明显微镜的总放大倍数M等于物镜放大倍数和目镜放大倍数的乘积。目前普通光学金相显微镜最高有效放大倍数为50~2000倍,常用放大倍数有50X、100X、200X、500X和1000X倍.
2). 常用金相显微镜的光路系统,按光程设计可分为正置式和倒置式两种类型。凡试样磨面向上,物镜向下的为正置式,而试样磨面向下,物镜向上的为倒置式。
以倒置式为例,光源发出的光,经过透镜组投射到反射镜上,反射镜将水平走向的光变成垂直走向,自下而上穿过平面玻璃物镜,投射到试样磨面上;反射进入物镜的光又自上而下
照到平面玻璃上,反射后的水平进入棱镜,通过折射,反射后进入目镜。
3).金相显微镜的机械系统主要包括载物台、粗调机构、微调机构和物镜转换器。载物台是用来支承被观察物体的工作台,大多数显微镜的载物台都能在一定范围内平移,以改变被观察的部位;粗调机构是在较大行程范围内,用来改变物体和物镜前透镜间轴向距离的装置,一般采用齿轮齿条传动装置。 微调机构是在一个很小的行程范围内(约0.02mm),调节物体和物镜前透镜间轴向距离的装置。一般采用微调齿轮传动装置。物镜转换器是为了便于更换物镜而设置的。转换器上同时装几个物镜,可任意将所需物镜转至并固定在显微镜光轴上。

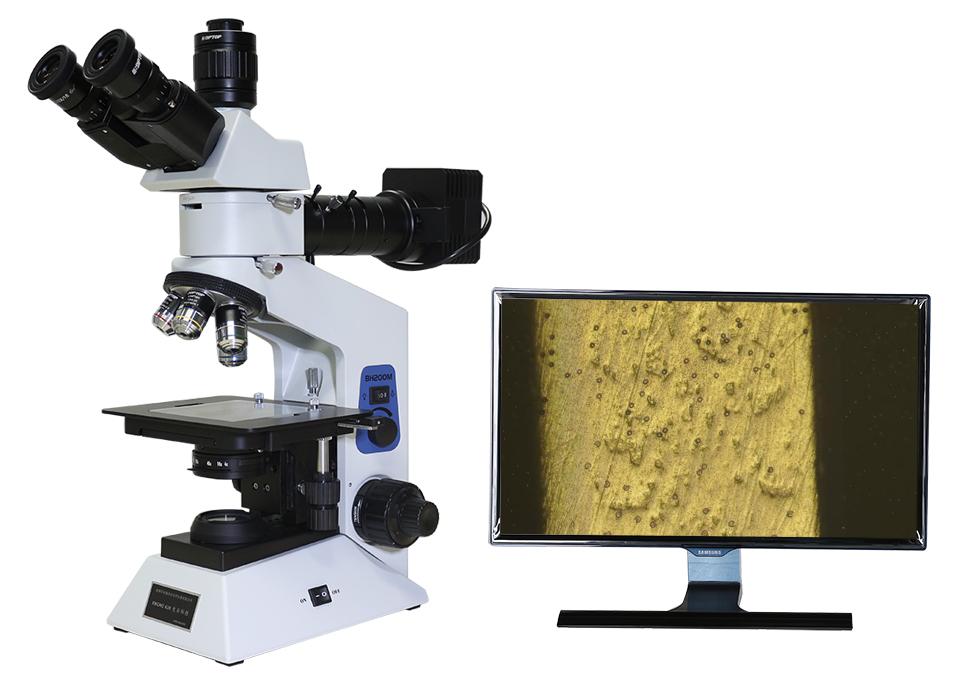

4).随着社会科技的发展及人们对产品的质量及要求逐渐提高,现在金相显微镜绝大部分都可能通过数码电脑形式更直观展示其观察到图像,并可以进一步对图像进行编辑、测量及存储等等,
这样可便于后期对产品的品质数据的跟踪及分析,以便能更加提高产品的质量,使得产品得到进一步的升华及满足不同行业的需求。
--注意事项:显微镜使用完毕后应及时切断电源,以延长灯泡使用寿命,同时也应随时盖上防尘罩及放置干燥环境内,以免掉入灰尘及防止潮湿霉变。
