金相显微镜的安装及操作步骤
2023-04-08(605)次浏览

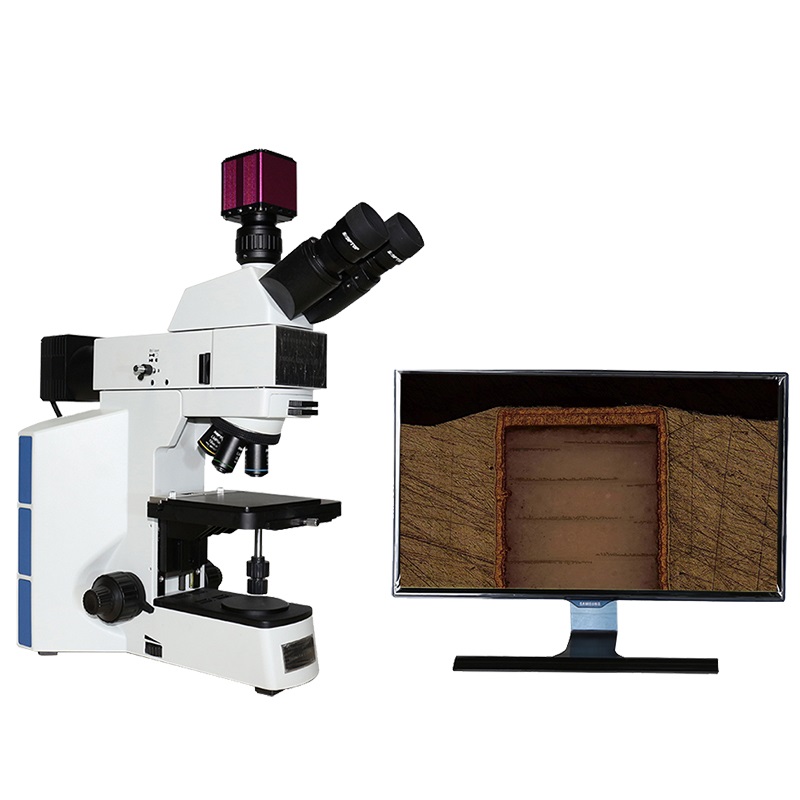

金相显微镜主要通过检查组织形态及产品镀层结构来分析样品组织与化学成分之间的关系。金相显微镜可以通过不同的加工和热处理来确定各种产品的显微组织;从而判断产品的质量。下面给大家介绍关于金相显微镜的安装以及使用步骤的内容
金相显微镜安装说明:
1.打开包装箱,取出各部分的部件及包装。 2.先拧松金相显微镜锁紧螺钉,然后把旋转三目头放置显微镜主体上并面向仪器正面,然后拧紧锁紧螺钉。 3.依次按从小倍数到大倍数的方法将物镜安装在转换镜上。 4.取下目镜筒的防尘罩,分别插入目镜筒。 5.安装灯箱,将灯箱电源插头插入显微镜主电源输出口。6.把一些小配件装上去,像聚光镜,滤光片,偏振片等。 7.最后将电源插上金相主机后,然后将电源线另一头连接到适当的电源插座上,打开显微镜的开关,就可开始使用。
金相显微镜的使用步骤: 1.将光源插头连接到金相外接电源的接口上,,然后将电源线另一头插在电压为220V电源插座上。 2.打开显微镜的电源开关,检查下金相显微镜灯是否能正常亮并通光到达载物台。 3.将试样放在载物台上时,通过载物台的XY轴来移动样品,使样品放置在物镜的正下方。 4.样品放置后,一般我们先用最小倍率物镜调试直接到通过目镜观查到样品的成像,再根据需求换不同倍数的倍率物镜,一般操作都从低倍物镜到高倍率物镜,另特别注意为防止金相显微镜镜头与样品碰撞造成对物镜的损坏,可以从侧边稍微观察下物镜与样品的距离,即使载物台向上移动,直到镜头几乎与样品接触(但不能接触),然后从目镜观察。此时,首先要用粗调的手轮调整到初始图像,然后用细调的手轮调整到图像非常清晰地停止。一定不可用力过猛,以免损坏镜头,影响图像观察。 5.使用高倍物镜观察,必须要用微调慢慢轻微的调试,同时多从侧边观察物镜及样品的距离,一般高倍物镜工作高度离样品很近,但一定没有与样品有接触的,另外在使用高倍物镜时,一般灯光需求更强,所以灯光要根据不同样品不同物镜的实际要求调试。6.使用具有一定数值孔径的物镜时,首先对样品进行调焦,然后可以调节视场光阑。此时,从金相显微镜视场中可以看到视野逐渐隐藏,然后慢慢调整,使光阑孔张开,直到隐藏部分正好出现在视场上。为了满足不同模型样品的亮度要求,设置了大小可调的孔径光阑。改变孔径光阑套圈,使样品组织结构成像清晰。
